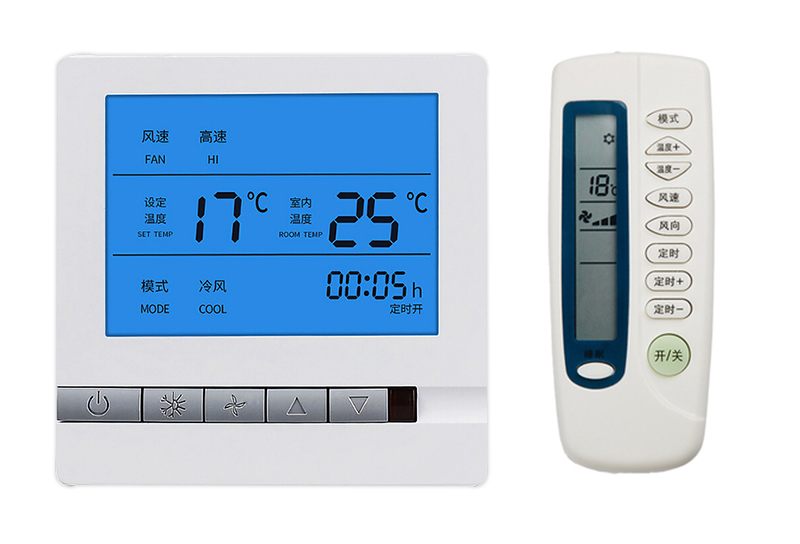

買了空調智能溫控器，接線成了問題，雖然就幾根線但是接錯了也會導致溫控器燒壞，剛買的溫控器就這樣燒了豈不可惜，這些線該咋接呢？

認識空調智能溫控器的每個端口代表的是什么：1、零線  2、火線  3、高檔  4、中檔  5、低檔  6、開閥 7、關閥，切記不要接錯了線。

無閥風機盤管接線原理

按照?qǐng)D示進行接線，1號線接零線，2號線接火線，3號線接高檔，4號線接中檔，5號線接抵擋，把每根線插入端口，用螺絲刀順時針擰緊。

兩線制閥風機盤管接線原理

按照?qǐng)D示進行接線，1號線接零線，2號線接火線，3號線接高檔，4號線接中檔，5號線接抵擋，6號線接開閥，把每根線插入端口，用螺絲刀順時針擰緊。

三線制閥風機盤管接線原理

按照?qǐng)D示進行接線，1號線接零線，2號線接火線，3號線接高檔，4號線接中檔，5號線接抵擋，6號線接開閥，7號線接關閥，把每根線插入端口，用螺絲刀順時針擰緊。

------------------------------------------------------------------------------

--------------------------------
